導讀：變壓器通常以低頻操作，并且導線繞芯纏繞成繞組。雖然磁芯會造成部分能量損失，但它有助于限制變壓器內部的磁場并提高工作效率。電力變壓器根據鐵芯和繞組的結構分為鐵芯結構

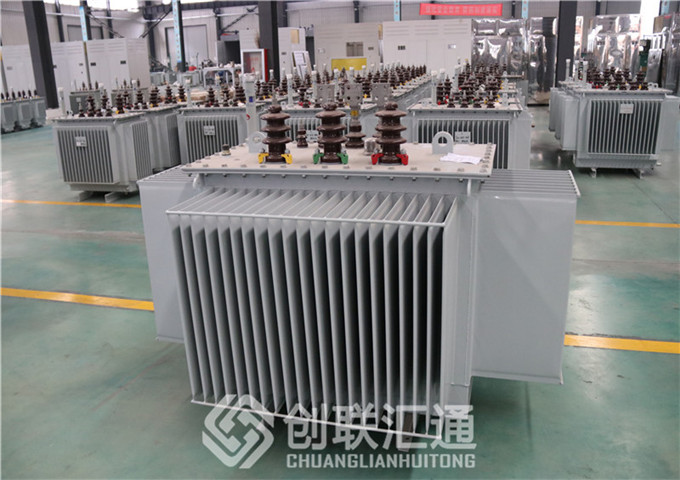

　　變壓器通常以低頻操作，并且導線繞芯纏繞成繞組。雖然磁芯會造成部分能量損失，但它有助于限制變壓器內部的磁場并提高工作效率。電力變壓器根據鐵芯和繞組的結構分為鐵芯結構和殼體結構，并根據磁通分支的數量分類（三相變壓器有3,4或5分支機構）。他們的表現各異。

　　變壓器通常采用硅鋼芯作為主磁路。這使得線圈中的磁場更加集中，變壓器更加緊湊。電力變壓器鐵心的設計必須防止磁路飽和。有時需要在磁路中設計一些氣隙來降低飽和。實際使用的變壓器鐵心是由極薄的高電阻硅鋼片制成的。這減少了每層渦流產生的損耗和熱量。

　　電力變壓器和音頻電路有相似之處。典型的層狀核心一般是e和i字母的形狀，稱為“ei變壓器”。這種核心的問題之一是核心在電源被切斷后保持殘余磁性。再加電時，殘余磁鐵會使核心暫時飽和。對于一些容量在幾百瓦以上的變壓器的嚴重后果，如果不使用限制流量的電路，涌流就會導致主保險絲熔斷。更嚴重的是，對于大型電力變壓器，涌流會造成主繞組變形和損壞。
